- Gewichte angefertigt aus ausgefräßten MDF Stücken, mit Bleischrot gefüllt

Um die Federn des Subchassis optimal gleichmäßig zu belasten habe ich mit zusätzlich ange-brachten Gewichten gearbeitet.

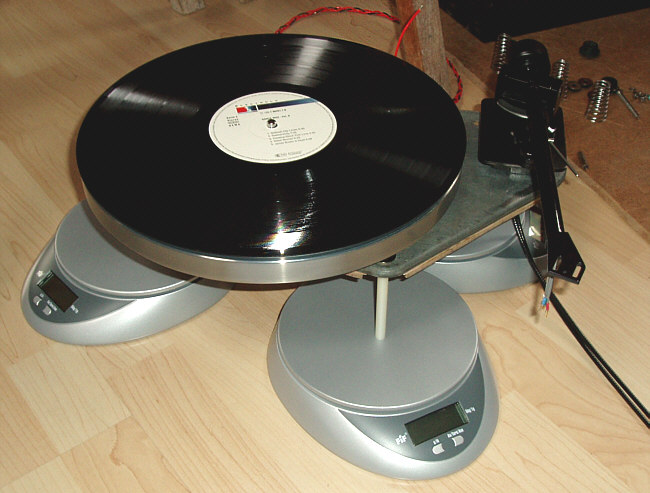

Drei billige digitale Küchenwaagen vom ALDI waren mir bei der Gewichtermittlung behilflich. Die Waagen kosteten pro Stück 8,- €. Jedes Jahr hat ALDI solche Küchenwaagen Anfang des Jahres im Angebot. Meine Waagen haben einen Meßbereich bis 5 Kilogramm und arbeiten ziemlich gleichmäßig. Ich habe alle drei mit verschiedenen Gewichten testhalber belastet und die angezeigte Differenz lag bei 1 bis 2 Gramm, zwei der drei Waagen haben sogar immer exakt die gleichen Werte angezeigt.

Anstelle der Federn habe ich Abstandshalter aus Kunststoff mit Hilfe von großen Unterleg-scheiben montiert. Natürlich alles schön mittig platziert innerhalb des jeweiligen Lochau-schnittes für die Federmontageschrauben am Subchassis.

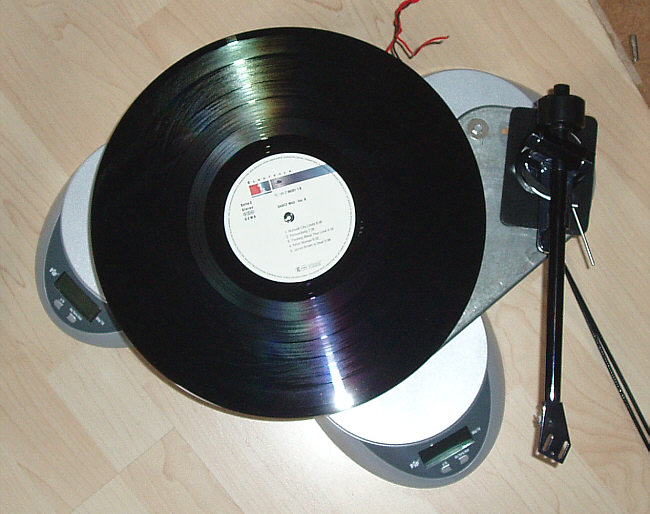

Außerdem habe ich den kompletten Tonarm und Plattenteller montiert, die Filzmatte und eine normalgewichtige Schallplatte aufgelegt. Zum Schluß habe ich sogar noch einen Tonabnehmer montiert. Somit war wirklich alles angebracht, was später Gewicht auf das Subchassis bringt.

Durch die digitale Gewichtsanzeige war es kein Problem die Belastungsunterschiede zu er-mitteln. Schnell stellte sich heraus, dass die Gewichte in unmittelbarer Nähe der mittleren Feder angebracht werden müssen. Ich arbeitete dabei mit kleinen Kunststoffwannen die nach Bedarf verschoben und befüllt werden konnten. So ermittelte ich dann die beste ungefähre Position zum Anbringen der Gewichte. Diese Wannen konnten nur oben auf dem Subchassis ange-bracht werden. Die Wannen waren so niedrig, dass ich sich sie auch unter den Plattenteller schieben konnte.

Dann habe ich meine selbst angefertigten Gewichte (siehe unten) mit Klettband angebracht, um die ganz genaue Position zu ermitten. Das Klettband war optimal. Ich habe mehrere Klett-bandstücke (die feine Version) auf die Subchassisunterseite geklebt und die Gewichte mit der rauhen Klettbandversion. Damit konnt ich die Gewichte ganz genau platzieren. Anschließend die beste Position angezeichnet und mit Pattex die Gewichte angeklebt.

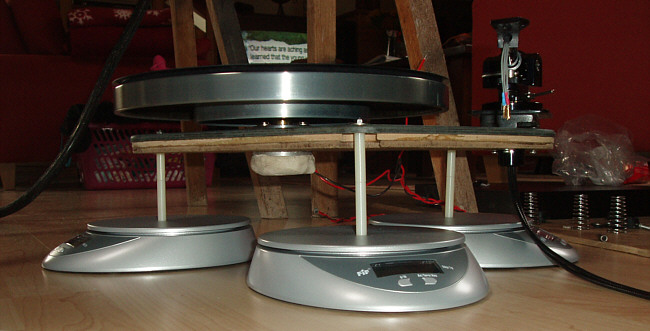

Hier kann man sehen, dass die Abstandshalter auf der Mitte der Waage stehen. Das ist wichtig für die genaue Gewichtsermittlung. Der Abstandhalter auf der Tonarmseite war zu diesem Zeit-punkt noch krumm, das wurde noch korigiert. Die Federn sind jetzt, mit max. 10 Gramm Unterschied, quasi gleich belastet. Vorher lag der Belastungsunterschied bei 120 bis 150 Gramm.

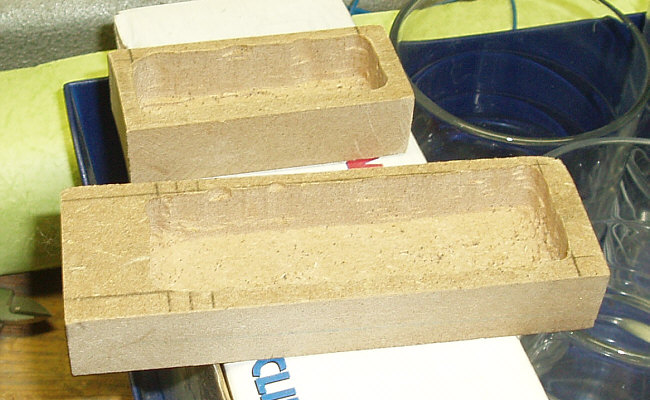

Die Gewichte habe ich aus ausgefräßten 22 mm MDF-Stücken angefertigt. Diese Rohlinge wurden dann mit Bleischrot gefüllt und mit einem Deckel aus 5 mm Feinspanplatte verschlos-sen. Insgesammt habe ich auf diese Art drei MDF-Stücke vorbereitet.

Für diese Gewichtslösung habe ich mich entschieden, da es mir nicht möglich war kurzfristig Walzblei zu besorgen. Walzblei würde ich das nächste Mal bevorzugen, da es nicht so aufwändig ist zu bearbeiten.

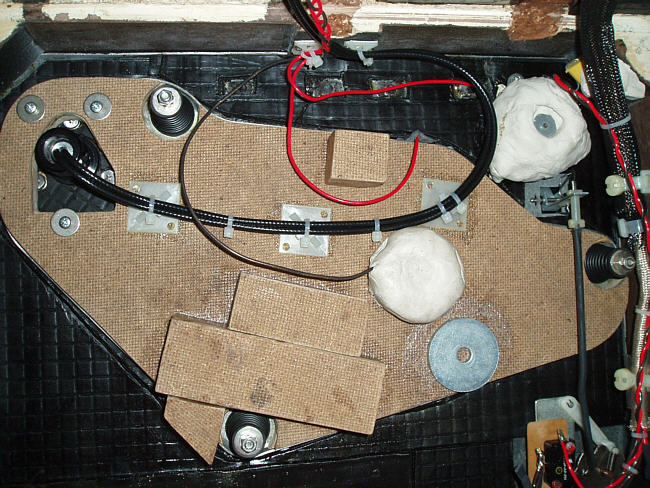

Das Subchassis von unten mit den drei MDF-/Bleischrotgewichten und einem zusätzlichen Gewicht in Form einer dicken Unterlegscheibe.

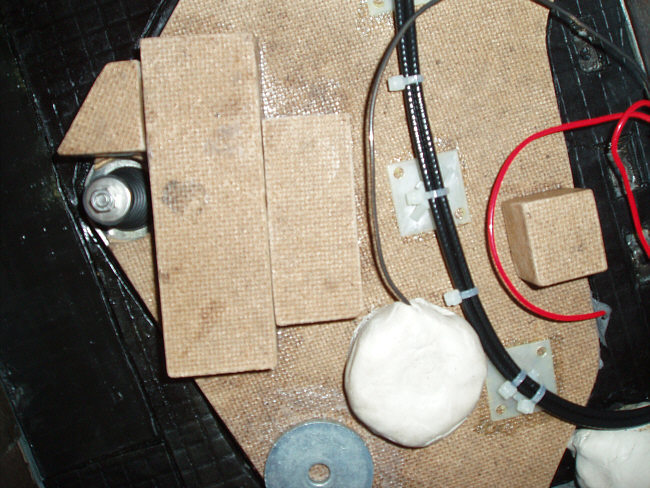

Das Ganze novhmal von einer anderen Ansicht.

Das Subchassis ist jetzt sehr schnell eingestellt. Im Grunde kann man sich an den Gewindegängen der Federschrauben orientieren. Die Federn dann noch etwas drehen um das Taumeln weg zu bekommen und schon ist man fertig. Das Ganze ist in 5 bis 10 Minuten erledigt. Ich konnte es selbst kaum glauben, aber vorher hatte ich mindestens ein Stunde nach der besten Einstellungsmöglichkeit gesucht und war eigentlich trotzdem nie richtig zufrieden. Jetzt bin ich es.
